نفس الواط، رقاقة مختلفة، نتيجة مختلفة. جولة في هندسة تغليف SMD، ونظام التصنيف الذي يفرز الرقاقات في المصنع، وكيف تكتب مواصفة تضمن نفس الأداء في الدفعة الأولى والخمسين.

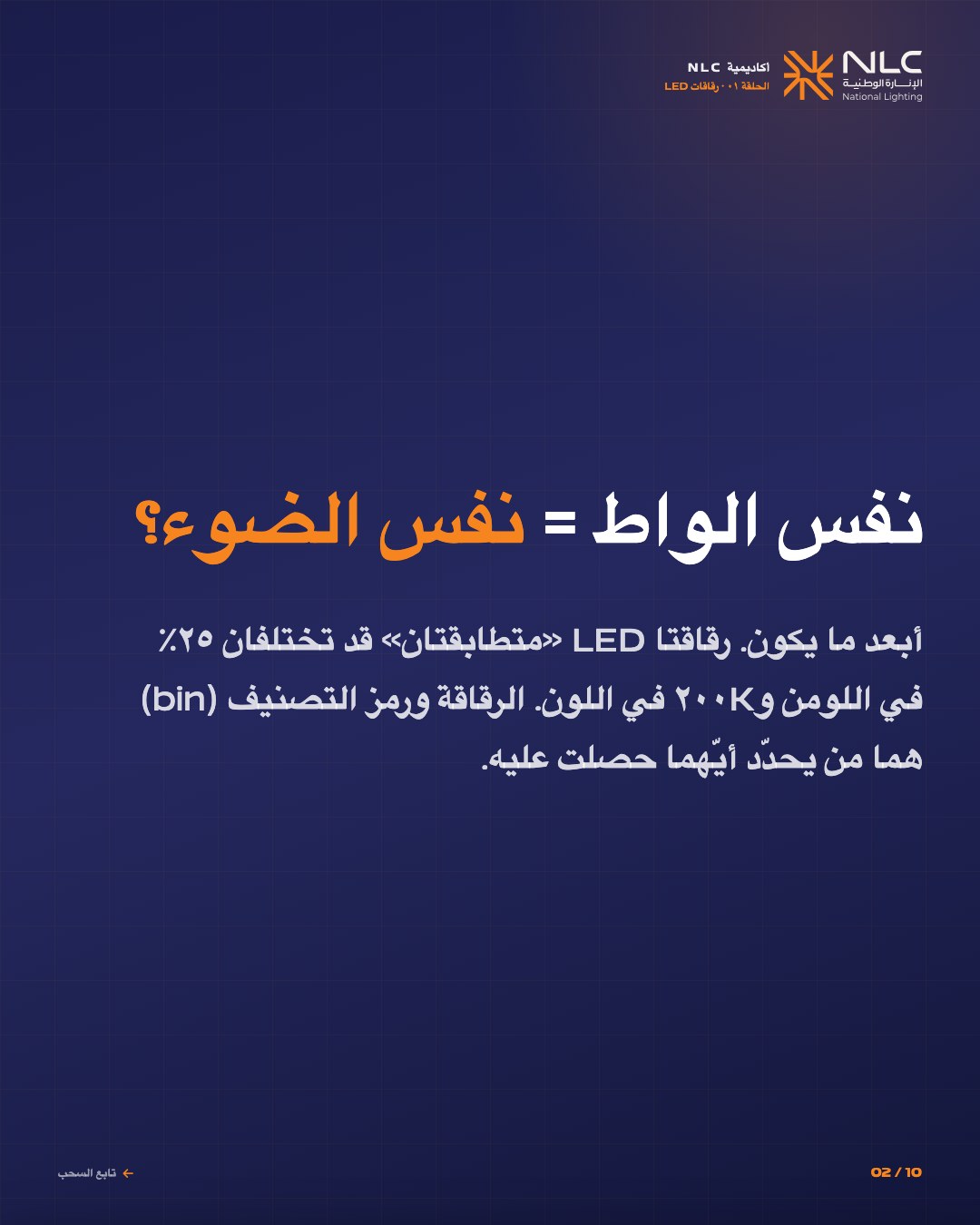

ليس تقريباً. رقاقتان «متطابقتان» قد تختلفان بنسبة 25% في اللومن وبمقدار 200K في اللون. الرقاقة ورمز الفئة هما ما يحدد أيّهما وصلك فعلاً.
أربع أفكار تحملها معك إلى محادثة المواصفات القادمة.
2835 = صغير، رخيص، ≤ 0.5 W. 3030 = عامل متوسّط القدرة. 5050 = ثلاث رقاقات في واحدة. COB = كثافة عالية ومصدر بصري ناعم.
اللومن، والـ CCT (نقطة الأبيض)، والـ CRI. «بيضة ماك آدم 6 خطوات» فضفاضة؛ و«خطوتان» مشدودة. الدفعات بلا تصنيف تنحرف مع الوقت.
رقاقتان من نفس الفئة قد تختلفان في Vf بنسبة ±5٪. الدرايفر يجب أن يستوعب الفرق. درايفر التيار الثابت يفعل ذلك؛ ودرايفر الجهد الثابت يقاومه.
وصّف «Lumileds LM301H أو Samsung LM301B أو Osram Oslon», لا «LED بقدرة 0.2 W». الأسماء تضمن نظام التصنيف.
Duv هي المسافة خارج منحنى الجسم الأسود. رقاقتان بـ4000K، إحداهما مائلة للأخضر والأخرى للأرجواني، تجتازان فحص الـ CCT معاً. حدّد Duv قريبة من الصفر في أي امتداد متجانس.
قبل التصنيف والتغليف, هناك كيمياء. تركيبة المواد هي السبب الأول في أن رقاقتين بنفس الواط تعطيان نوراً مختلفاً.

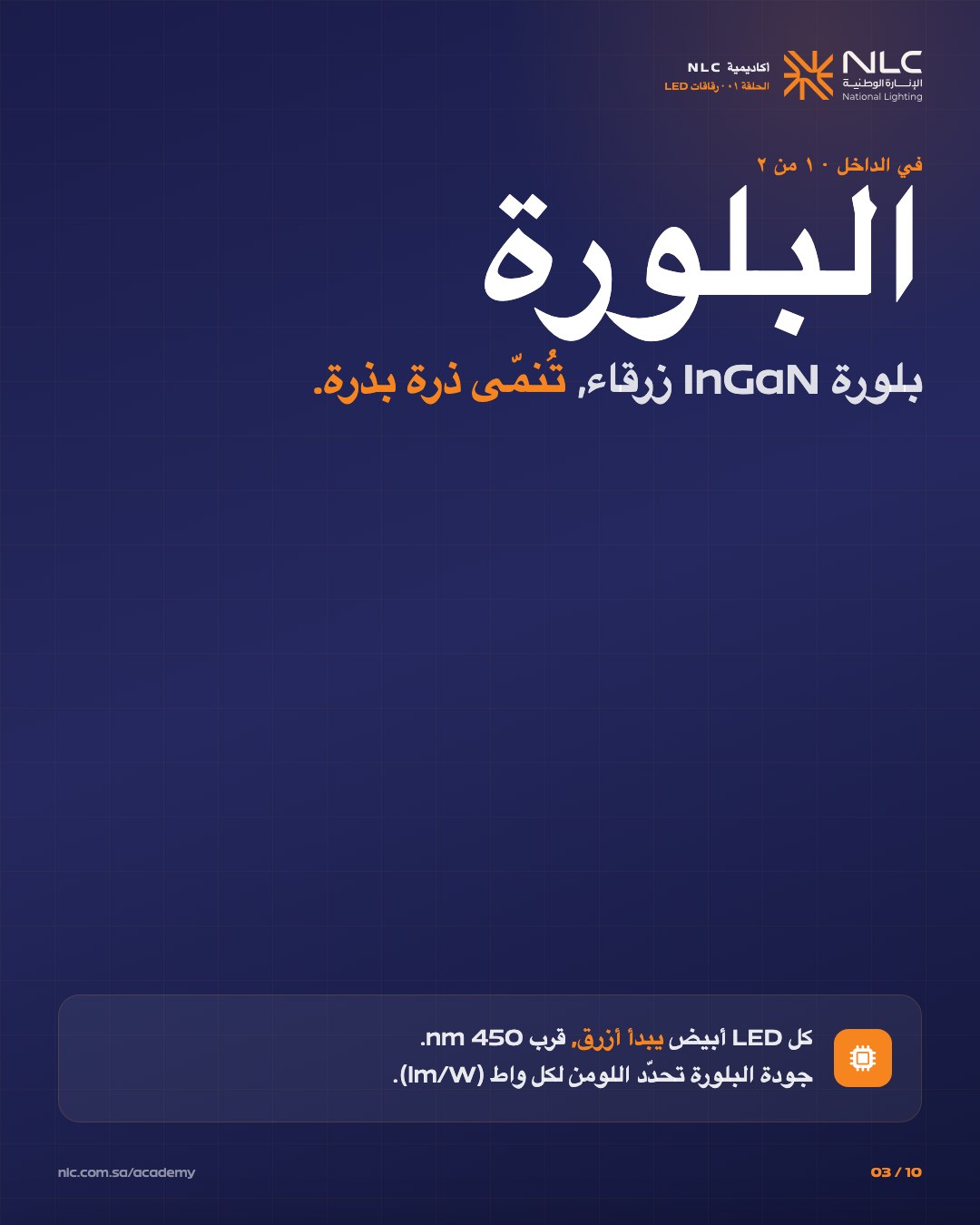

كل LED أبيض يبدأ أزرق. تُنمّى طبقات رقيقة من نيتريد الإنديوم والغاليوم (InGaN) على شريحة من الياقوت (sapphire) أو كربيد السيليكون (SiC) عبر تقنية MOCVD. وعندما يعبر التيار آبار الكم في الـ InGaN تُصدر نوراً أزرق قرب 450 nm. نسبة الإنديوم تحدّد الطول الموجي, وزيادتها تدفع نحو الأخضر, وجودة البلورة تحدّد كم من التيار يتحوّل إلى نور. رقاقتان «متطابقتان» بقدرة 1 W وبجودة InGaN مختلفة تعطيان لومن مختلفاً عند نفس الواط.
لا توجد وصلة بيضاء. يُصنع الأبيض بطلاء الرقاقة الزرقاء بـ فوسفور, تقليدياً YAG:Ce (عقيق الإتريوم والألمنيوم المطعّم بالسيريوم), يمتص جزءاً من الأزرق ويعيد إصداره أصفر عريضاً. الأزرق المتسرّب مع الأصفر يُرى أبيض. تركيبة الفوسفور هي الكيمياء التي تحدّد الـ CCT والـ CRI: زيادة الفوسفور وإضافة فوسفور أحمر نيتريدي أو فلوريدي (CASN, KSF) تجعل الأبيض أدفأ وترفع الـ CRI. نفس الرقاقة الزرقاء, وخلطة فوسفور مختلفة, تعطي أبيض مختلفاً تماماً.
باعثات الأحمر العميق والكهرماني في وحدات RGB والأبيض القابل للضبط ليست InGaN إطلاقاً, بل فوسفيد الألمنيوم والإنديوم والغاليوم (AlInGaP). تفقد خرجها مع الحرارة أسرع من رقاقات InGaN الزرقاء المجاورة لها, ولهذا تنحرف ألوان وحدة RGBW سيئة المطابقة كلما سخنت. معرفة الكيمياء وراء كل لون هي ما يتيح لك توقّع شكل المصباح في عامه الخامس.
قيم نموذجية, الأرقام الفعلية تعتمد على التصنيف والتيار. استشهد بورقة المصنّع عند التصميم.
| النوع | التيار النموذجي · الكفاءة | حالة الاستخدام |
|---|---|---|
| 2835 | 60 mA · ≈ 180 lm/W | ألواح خطّية · بانلات |
| 3030 | 120 mA · ≈ 170 lm/W | وحدات إنارة شوارع · highbay |
| 5050 (3-in-1) | 60 mA × 3 · 150 lm/W | RGB · أبيض قابل للضبط |
| 3535 (قدرة عالية) | 350 mA · ≈ 160 lm/W | بقعة · ستاديوم |
| COB (chip-on-board) | 0.5-2 A · ≈ 150 lm/W | إنزال · معارض |
| CSP (chip-scale package) | 1-3 A · ≈ 200 lm/W | بقعة مدمجة · فلاش |
كل رقاقة تُقاس بعد الإنتاج ثم تُوضع في فئة على ثلاثة محاور. رمز الفئة المطبوع في ورقة البيانات هو اسم تلك الفئة، وهو أنفع سطر في الورقة كلها.
يصف قطع MacAdam الناقص مقدار ابتعاد النقطة البيضاء المقاسة للرقاقة عن قيمة CCT الاسمية قبل أن تبدأ العين بملاحظة الفرق. المطابقة عند خطوتين غير مرئية عملياً. وثلاث خطوات هي الحد الأدنى المعقول لأي امتداد نور متصل يراه العميل. أما خمس خطوات فهي الحافة القصوى لما يصح تسميته «متطابقاً»، وتظهر بوضوح على جدار أبيض أو سقف جبسي. اكتب عدد الخطوات في المواصفة، لأن المصنّع سيورّد بكل سرور أوسع فئة لم تستبعدها.
داخل فئة تدفق واحدة يتفاوت خرج اللومن بنحو ±5%. وبين الفئات المتجاورة يُعدّ ±15% أمراً طبيعياً. هذا ليس خللاً في التصنيع، بل هو طريقة بيع محصول الرقاقة الواحدة: الفئات الضيقة الساطعة أغلى، والفئات الواسعة تُصرَّف بخصم. وإذا سُعِّرت الوحدة على فئة وصُنعت بالفئة المجاورة، يفقد حساب اللوكس هامشه بهدوء، ولا يكتشف أحد ذلك إلا عند التشغيل التجريبي.
المحور الثالث هو تجسيد اللون. يُعرض موديل الرقاقة الواحد عادة عند CRI 70 و80 و90 وأحياناً 95، والدرجات الأعلى تكلّف كفاءة: رقاقة CRI 90 تعطي عادة لومن لكل واط أقل بنسبة 10 إلى 20% من نسخة CRI 80 للبلورة نفسها، لأن قدراً أكبر من الأزرق يجري تحويله بفوسفور أحمر. وتحديد «CRI 90» دون تعديل هدف اللومن من أشيع أسباب فشل التصميم في حساب اللوكس الخاص به.
تتحرك CCT على منحنى الجسم الأسود من الدافئ إلى البارد. أما Duv فهي المسافة خارج ذلك المنحنى، نحو الأخضر أو الأرجواني. وهي الرقم الذي يفسّر لماذا لا تتطابق وحدتان بـ4000K على السقف نفسه.
تخبرك درجة حرارة اللون المرتبطة بموضع المصدر على امتداد منحنى الجسم الأسود، ولا تقول شيئاً عن مقدار ابتعاده عن المنحنى. وDuv هي الإحداثي الثاني: القيمة الموجبة تسحب الأبيض نحو الأخضر، والسالبة نحو الأرجواني أو الوردي. ويمكن أن تُعتمد رقاقتان عند 4000K وتظلّا مختلفتين بصرياً، لأن CCT وحدها لا تصف هذا الفرق.
يتفاوت سُمك الفوسفور وطول موجة البلورة الزرقاء تفاوتاً طفيفاً عبر دفعة الإنتاج. فوسفور أكثر قليلاً، أو بلورة تبعد بضعة نانومترات، وتنزاح النقطة البيضاء الناتجة عن المنحنى رغم بقاء قراءة CCT داخل فئتها. ولهذا قد تظهر مسحة خضراء في دفعة إنتاج واحدة من وحدة إنارة محدّدة المواصفات تماماً فيما عدا ذلك.
في أي تركيب متجانس، اطلب Duv ضمن ±0.003 من المنحنى وفئة 3-step MacAdam أو أضيق. في واجهة أو بهو أو ممر طويل، يمنع هذا السطر الواحد أغلى أنواع الشكاوى: عميل يرى الفرق بين وحدتين ولا يستطيع تسميته.
الـ LED عنصر يعمل بالتيار. جهد الانحياز الأمامي يتغيّر من رقاقة لأخرى، ولذلك فإن مشغّل التيار الثابت هو ما يُبقي النور مستقراً. أما رقم الواط على العلبة فهو نتيجة جانبية للرقمين اللذين يهمّان فعلاً.
تفاوت جهد الانحياز الأمامي بين رقاقتين داخل الفئة نفسها. مشغّل التيار الثابت يستوعبه، أما مصدر الجهد الثابت فيحوّله إلى فرق في السطوع.
تفاوت اللومن بين فئتي تدفق متجاورتين لموديل الرقاقة نفسه. هذه هي الفجوة التي تلتهم حساب اللوكس بهدوء حين لا تُذكر الفئة.
الواط هو التيار مضروباً في جهد أمامي متغيّر. إنه الرقم الوحيد على العلبة، وأقل الثلاثة نفعاً.
خمسة سطور لا توقّع على المواصفات قبل التحقق منها.
كبار المصنّعين (Lumileds, Samsung, Osram, Cree, Nichia) يطبعون رمزاً مثل «LM301H J5», حرف J5 يحدّد دلو اللومن × CCT × CRI. رقاقتان بنفس الموديل ورمز مختلف ستبدوان مختلفتين قياسياً على الجدار.
بيضة ماك آدم تصف كم يبتعد الأبيض عن CCT الاسمي. خطوتان غير مرئيّتين للعين؛ خمس خطوات هي الحد الأقصى لـ«مطابق» في تركيب موحّد. اشترط 3 خطوات أو أضيق للمشاريع المميزة.
ضمن دلو واحد، يتفاوت اللومن ±5٪. عبر دلاوين متجاورة، ±15٪ طبيعي. إذا ضبط الدرايفر على دلو وشحن المصنع دلواً مجاوراً، ينخفض اللوكس دون أن يلاحظ أحد, حتى التشغيل.
تصنيف Vf (مثل V1, V2, V3) يصف الجهد عند التيار المقرّر. وحدة متعددة الرقاقات تخلط بين Vf مختلفة تحرق الرقاقات الأقل جهداً أسرع. المُجمّعون الموثوقون يفرزون رقاقات الفئة الواحدة لكل مصباح.
الـ LED قطعة تتحكّم بالتيار. رقاقة 1 W على 350 mA تعطي لومناً مختلفاً عن رقاقة 1 W على 700 mA، حتى لو تطابقت الواطية. منحنى التيار في ورقة المواصفات هو الحقيقة, والواط وحده يكذب.
كل مصباح نبيعه يذكر عائلة الرقاقة ورمز التصنيف في BOM. لا رقاقات مجهولة. ولا انحراف صامت بين الدفعات.
الفرق بين بند يمكن التحقق منه وبند لا يمكن، هو نحو خمس عشرة كلمة.
LED, 0.2 W, white
لا شيء هنا يمكن التحقق منه عند التسليم، ولا شيء هنا يُلزم المورّد بتوريد الشيء نفسه مرتين.
Samsung LM301B · bin J5 · 3-step MacAdam · LM-80 report attached
كل بند قابل للتحقق مقابل مستند، وكل دفعة ملزمة بمطابقة الأولى.
